| ブランド名: | TSTY |
| モデル番号: | S11 |
| 価格: | $970.00 - $1,500.00/units |
| Packaging Details: | 木製の包装 |
* このモデルは,中国の国内GB規格と国際IEC規格に従って製造されています.
* トランスフォーマーの主要隔熱手段として油を使用し,冷却媒体は油に依存します.例えば,油浸した自然冷却,油浸した空気冷却,油浸水水冷却と油循環など

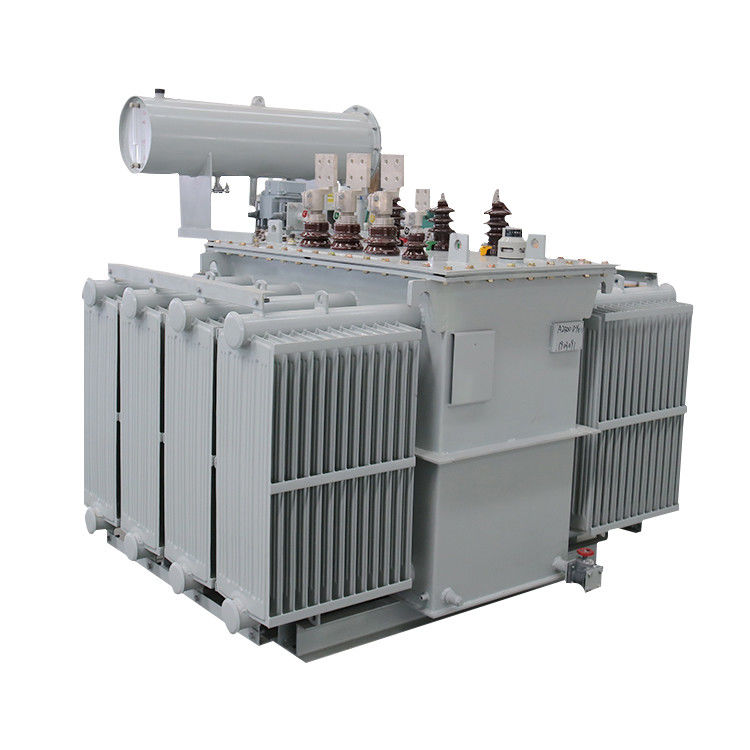

* 主要な部品:鉄コア,巻き込み,燃料タンク,オイル枕,呼吸器,爆発防止管 (圧力放出バルブ),ラジエーター,隔熱カバー,タップスイッチ,ガスリレー,温度計油浄機など
*高層ビル,商業センター,地下鉄,空港,駅,工業および鉱山企業,掘削プラットフォームおよび石油生産プラットフォームで広く使用されています.特に燃やす物に使用するのに適している爆発性や他の厳しい環境
製品の特徴:

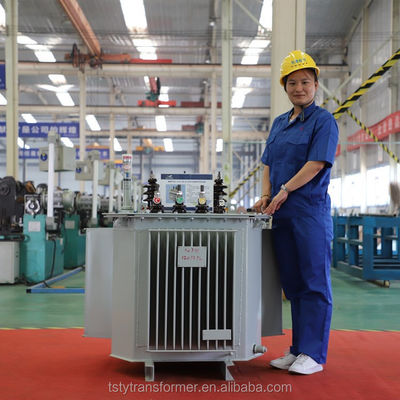

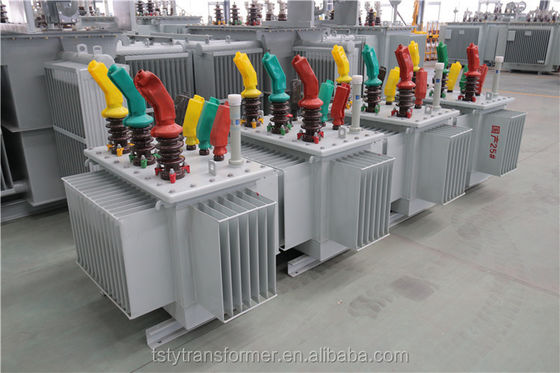

S11シリーズの完全密閉式オイル浸泡式電源トランスフォーマーが 会社によって開発・生産されているのは 低損失,低騒音,高効率の利点ですエネルギー節約効果を良くして 汚染を減らすことができる.
通常の油浸したトランスフォーマーと比較すると,完全に密閉されたトランスフォーマーでは油保温器が取り除かれます.オイルボリュームの変化は,自動的に調整され,波紋油タンクの波紋板の弾性によって補償されます.トランスフォーマーは,油の劣化や保温老化を防止し遅らせるため,空気から隔離され,運用の信頼性が向上します.メンテナンスなしで正常な動作を維持する.
1トランスフォーマーコアは輸入冷式シリコン鋼板でラミネートされ,無負荷損失と無負荷電流を大幅に削減します.核は,核の緊密性を確保し,ノイズを減らす必要があります.
2高電圧と低電圧の巻き込みは酸素のない銅ででき,500kVA以下の低電圧の巻き込みは二層円筒構造を採用する.630kVA以上は,ダブルヘリックスまたは4つのヘリックス構造を採用します.高電圧巻き込みは多層円筒構造を採用しています.
3トランスフォーマー接続グループでは,電力網へのハーモニックの影響を軽減し,電力供給の質を改善するために,Dyn11を使用します.
4トランスフォーマーは完全に密封された構造で,使用寿命を延長し,吊るされたコアと保守を必要としません.
5測定されたノイズ値は標準より低い.このシリーズトランスフォーマーが通常輸送された後,関連する部品は,コア検査なしで設置できます.そして,受容試験が合格すると,運用可能になります..
製品規格:
GB 1094 電力トランスフォーマー
GB/T 15164 油浸した電源トランスフォーマー負荷ガイド
GB/T 6451 油浸した三相電源トランスフォーマー 技術パラメータと要件
GB 2536 トランスフォーマーオイル
GB 311.1 高電圧電源伝送および変換装置の隔離調整
GB 10237 断熱試験における電源トランスフォーマーと外部の断熱装置の空気隙間の断熱レベル
DL/T 572 トランスフォーマー運用規則
適用される環境:
1高い環境温度: +40°C
2低環境温度: -25°C
3高さ: <1000m
4月間平均相対湿度: 90% (20°C)
5設置場所: 屋内または屋外で火事,爆発危険,深刻な汚染,化学腐食,強い振動がない場所に設置する.
モデルの意味:
技術パラメータ:
| S11シリーズ 20kv 無負荷電圧調節変圧器の技術パラメータ | ||||||||
| 定数容量 (KVA) | 電圧の組み合わせ | 接続グループシンボル | 無負荷損失 R ((W) | 負荷損失 R ((W) | 阻力電圧 (%) | 無負荷電流 (%) | ||
| 高電圧 (KV) | 高電圧の利用範囲 | 低電圧 (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 年 | 1.8 | |||||
| 100 | 200 | 1730/1650年 | 1.6 | |||||
| 125 | 240 | 2080年から1980年 | 1.5 | |||||
| 160 | ディン11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ±5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ±2×2.5% | そうだ | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| 注: 1. 尺寸と重量は,必要に応じて変更される. 2つの表のデータは,工場の文書の対象である.500kV以下の電源容量を持つトランスフォーマー用, 表の斜線の上の負荷損失値は,Dyn11またはYzn11接続グループに適用され,斜線の下の負荷損失値は,Yyn0接続グループに適用されます. 3トランスフォーマーの平均負荷率が35%~40%である場合,表の損失値を用いることで最高稼働効率を得ることができる. | ||||||||
低電圧ホイール巻き方:
ケースの保管エリア:
コイル設置:
組み立て:

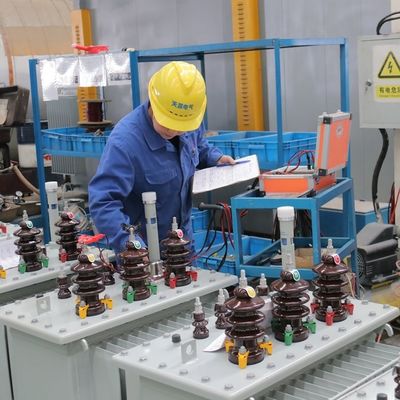

テスト:
1プロジェクト・デザインとプロセス・デザインを設備の購入計画や 特定のニーズに応じて 製品を開発し 製造します
2新しく購入された製品には,インストールとデバッグのためのオンライン支援が提供されています.. 製品は終身サービスシステムです. 通常使用で問題が発生した場合,私たちはユーザーのフィードバックを受け取った後,1日以内に解決策を提供します.できるだけ早く製品が稼働できるように努力します専門技術者による定期的な訪問があり 製品が長期にわたり 安全で信頼性の高い使用を保証します
3厳格に遵守して製造ISO9001:2000 国際品質管理の基準で 品質の卓越性と安装のスムーズさを保証します!
TSTY Electric Co., Ltdは2007年に設立されました.中国で優れた信頼性の高い トランスフォーマーメーカーです 主に油浸し型 トランスフォーマー,ドライ型 トランスフォーマー,箱型サブステーションと高電圧と低電圧の完全なセット.
プロジェクトの生産と運用に投入された機器エネルギー節約,インテリジェンス,情報化,機械化を推進しています.71の実用モデル特許と15の発明特許を持つ.
トランスフォーマー業界での長年の経験で中国電力産業に包括的なソリューションを提供する.この会社は国営グリッドなどの大規模な国家プロジェクトにおける主要な調達部門です州鉄道局 チェン州石炭グループ ピンメイグループ 南北水道
|
|
