IEC/GB標準 S11 高電圧配送用油浸式トランスフォーマー 5000kva

Name: IEC/GB標準 S11 高電圧配送用油浸式トランスフォーマー 5000kva
Brand: TSTY
SKU: S11
Price: 960.00 USD
Availability: InStock
Rating: 5 (123 reviews)

ブランド名:	TSTY
モデル番号:	S11
価格:	$960.00 - $1,100.00/units
Packaging Details:	木製の包装

詳細情報

製品説明

詳細情報

起源の場所:

ヘナン,中国

証明:

ISO9001

段階:

3つ目

コイル数:

出力電圧:

110V,220V,11KV,440V,380V,480V

入力電圧:

400kV,69kV,110kV

製品名:

三相変圧器

タイプ:

Oil-filled変圧器

頻度:

50/60Hz

材料:

銅/アルミ

スタンダード:

IEC / GB

トランスフォーマー型:

S11 油浸したトランスフォーマー

ベクトルグループ:

Dyn11/Yyn0

保証:

2年

パッケージ:

木製ケース

供給の能力:

30 単位/日単位

製品説明

S11 500kva 2000kVA 三相電源高圧トランスフォーマー 5000kva 油浸し価格

* このモデルは,中国の国内GB規格と国際IEC規格に従って製造されています.
* トランスフォーマーの主な隔熱手段として油を使用し,冷却媒質として油に依存します.例えば,油浸した自然冷却,油浸した空気冷却などです.
* 化学工場,工場,遠隔地,その他の厳しい環境で広く使用されています.

製品の特徴:

S11シリーズの完全密封式オイル浸泡式電源トランスフォーマーが会社によって開発・生産されています低損失,低騒音,高効率の利点がありますエネルギー節約効果を良くして汚染を減らすことができる.
トランスフォーマーが空気から隔離されているのは,油の劣化や隔離老化を防止し遅らせるため,運用の信頼性を高めるため,メンテナンスなしで正常な動作を維持する.
1トランスフォーマーコアは高品質の冷式シリコン鋼板でラミネートされており,無負荷損失と無負荷電流を大幅に削減します.核は,核の緊密性を確保し,ノイズを減らす必要があります.
2高電圧と低電圧の巻き込みは酸素のない銅ででき,500kVA以下の低電圧の巻き込みは二層円筒構造を採用する.630kVA以上は,ダブルヘリックスまたは4つのヘリックス構造を採用します.1000kVA以上はホイールローリングを採用できます.
3トランスフォーマー接続グループでは,電力網へのハーモニックの影響を軽減し,電力供給の質を改善するために,Dyn11を使用します.
4トランスフォーマーは,使用寿命を延長する完全に密閉された構造です. 輸送中に移動を防ぐために,位置付けメカニズムがボディに追加されています. 同時に,すべての固定装置には固定ナッツが装備されており,長期間の動作中に固定装置が解けないようにします.核を吊らないという条件を満たしている.
5測定されたノイズ値は標準より低い.このシリーズトランスフォーマーが通常輸送された後,関連する部品は,コア検査なしで設置できます.そして,受容試験が合格すると,運用可能になります..
6ターミナルボックスは2000kva以上のオイルトランスフォーマーに使用でき,現場設置時間を短縮し,製品の保護レベルをIP54まで向上させることができます.保護部品の使用寿命を延長する.

製品詳細

製品規格:

GB/T 1094 パワートランスフォーマー
GB/T 15164 油浸した電源トランスフォーマー負荷ガイド
GB/T 6451 油浸した三相電源トランスフォーマー技術パラメータと要件
GB/T 2536 トランスフォーマーオイル
GB/T 311.1 高電圧電源伝送および変換装置の隔離調整
GB/T 10237 断熱試験における電源トランスフォーマーと外部の断熱装置の空気隙間の断熱レベル
DL/T 572 トランスフォーマー運用規則
IEC60076

適用される環境:
1高い環境温度: +40°C
2低環境温度: -25°C
3標高: <1000m. また,あなたの要求に応じてカスタマイズすることができます.
4月間平均相対湿度: 90% (20°C)
5設置場所:化学工場,工場,遠隔地,その他の厳しい環境

製品パラメータ

S11シリーズ6kv〜11kvの無負荷電圧調節トランスフォーマーに関する技術パラメータ
定数容量 (KVA)	電圧の組み合わせ					接続グループシンボル	無負荷損失 R ((W)	負荷損失 R ((W)	阻力電圧 (%)	無負荷電流 (%)	LWH (ミリ)
定数容量 (KVA)		高電圧 (KV)	高電圧のタッピング範囲ゲー	低電圧 (KV)		接続グループシンボル	無負荷損失 R ((W)	負荷損失 R ((W)	阻力電圧 (%)	無負荷電流 (%)	LWH (ミリ)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	9807351145
50										130	910/870		2.5	10177581205
63										150	1090/1040		2.4	10357851285
80										180	1310/1250		2.2	10658001290
100										200	1580年〜1500年		2.1	10728201305
125										240	1890年から1800年		2	115511051310
160										280	2310/2200		1.9	12358501535
200										340	2730/2600		1.8	12828601557
250										400	3200/3050		1.7	13109401605
315										480	3830/3650		1.6	146511201915 年
400										570	4520/4300		1.5	144011651725
500										680	5410/5150		1.4	151012501845
630									810	6200	4.5	1.3	165011401920 年
800									980	7500			1.2	212511752315
1000									1150	10300			1.1	215013802570
1250									1360	12000			1	235514852570
1600									1640	14500			0.9	233517502630
2000									1940	18300	5	0.4	194014001700
2500									2290	21200	5		0.4	205014801800
注: 表のデータは必要に応じて変更される.

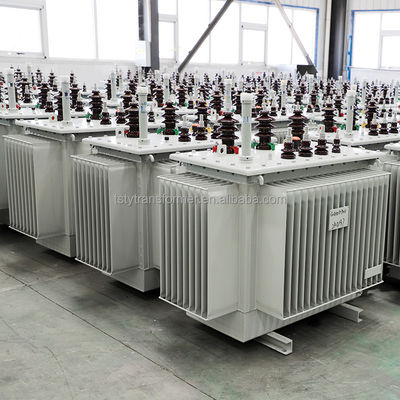

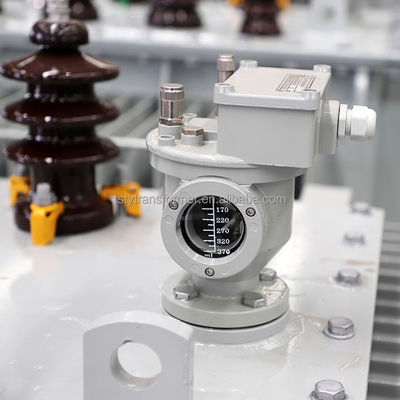

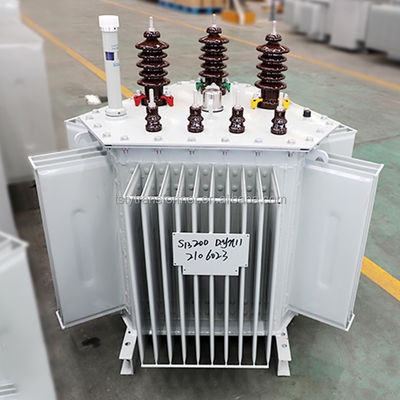

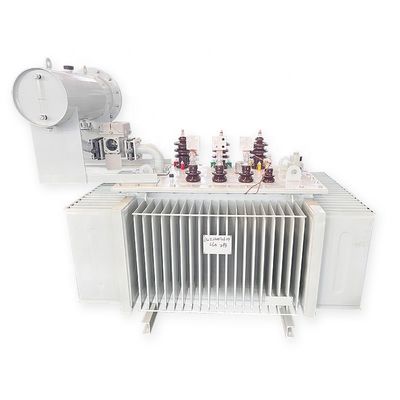

製品表示

パッケージ&輸送

販売後サービス

1当社は,プロジェクト・デザインとプロセス・デザインをあなたに提供し,あなたの設備購入計画と特定のニーズに応じて製品を設計・製造します.そして,あなたのための技術と運用スタッフを訓練します.
2.新規購入された製品には,インストールとデバッグのためのオンラインサポートが提供されています. 製品には終身サービスシステムがあります. 通常の使用で問題が発生した場合,ユーザーからのフィードバックを受け取った後,1日以内に解決策を提供します.できるだけ早く製品が稼働できるように最善を尽くします製品が安全で信頼性の高い長期間使用を保証するためにプロの技術者による定期的な訪問があります
3品質の卓越性とスムーズな設置を保証するためにISO9001:2000国際品質管理の厳格な遵守で品質の正規な材料,プロセス,製造を使用します!

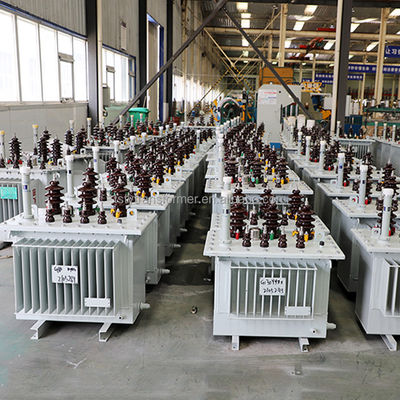

私たちの工場

TSTY Electric Co., Ltd.は2011年に設立され,中国で優れた信頼性の高いトランスフォーマーメーカーです.同社は主に油浸したトランスフォーマーを開発し,生産しています.乾式トランスフォーマー箱型サブステーションと高低電圧の完全なセット
生産と運用に投入された設備は,エネルギー節約,情報,情報と技術
機械化.同社はヘナン三角省エネトランスフォーマー工学技術研究センターを設立し,71のユーティリティモデル特許と15の発明特許を取得しました.
トランスフォーマー業界での長年の経験と強力な技術革新能力により,中国の電力産業に包括的なソリューションを提供しています.この会社は国営グリッドなどの大規模な国家プロジェクトにおける主要な調達部門です州鉄道局チェン州石炭グループピンメイグループ南北水道

認証

顧客訪問

Q:私たちは誰ですか?
A: 私たちは,石油浸泡トランスフォーマー,乾燥型トランスフォーマー,トランスフォーマーサブステーション,HVとLVスイッチギア, 2011年に設立された大きなプロフェッショナルメーカーです.

Q:なぜ他のサプライヤーからではなく,私たちから買うべきですか?
A: トランスフォーマー生産に特化した企業として12年. ISO9001-2008, OHSAS 18001:2007ISO4001:2004L
.CE,CCC,UL,CSA,TYPE テストレポート,その他証明書,製品 IEC,IEEE,ANSI に一致 ,GOST標準,我々は高い品質,迅速な配達,保証販売後のサービスと工場価格を持っています.

Q: トランスフォーマーはどうやって送られてきたの?
A: トランスフォーマーは常に船,列車,トラックで海外へ運送されます.

Q: あなたの製品はカスタマイズできますか?
A: 各国における電圧,周波数,および他の特性の違いを考慮し,
地域,私たちの製品は,あなたの要求に応じてカスタマイズすることができます.

Q: 商品の保証はありますか?
A:はい.私たちはすべてのトランスフォーマーに少なくとも2年間の保証を提供しています.

Q:FAT (工場受付テスト) は受け入れるのですか?
A:はい入手できますセットトランスフォーマーのテストは私たちでします

Q: 販売後サービスにエンジニアを割り当てますか?
A:はい.私たちの製品については,すべて販売後ガイドの設置と質問の調査を示します.
