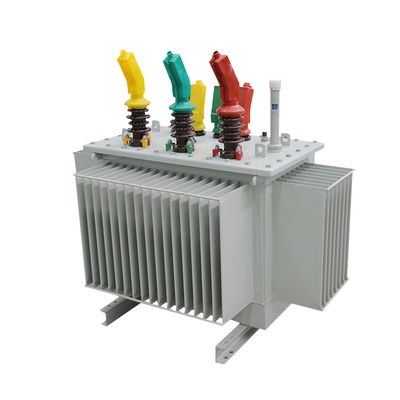

| ブランド名: | TSTY |
| モデル番号: | S11 |
| 価格: | $980.00 - $1,100.00/units |
| Packaging Details: | 木製の包装 |
* このモデルは,中国の国内GB規格と国際IEC規格に従って製造されています.
* トランスフォーマーの主な隔熱手段として油を使用し,冷却媒質として油に依存します.例えば,油浸した自然冷却,油浸した空気冷却などです.
* 化学工場,工場,遠隔地,その他の厳しい環境で広く使用されています.
製品の特徴:
1高電圧巻き込みは,巻き込みの衝撃分布を改善する多層円筒形と連続構造を採用します.
2630~3150kVAの範囲の容量を持つ低圧は,円筒形,螺旋形,連続構造を採用し,高い機械的強度,バランスのとれたアンペア回転分布,短回路抵抗が強い.
3輸送中に移動を防止するために位置付けメカニズムが身体に追加されています.同時に,すべての固定装置には固定ナッツが装備されており,製品の長期使用中に固定装置が解けないようにします.核を吊らないという条件を満たしている. .
4鉄コアは,完全な斜めシーム上位配置で高品質の冷たいローリングの穀物指向シリコン鋼板を採用します.
5. 製品シリーズ全体が外見が美しく,サイズが小さく,設置面積が小さい.これらは理想的なメンテナンスフリー製品です.
6ターミナルボックス 2000kva以上のオイルトランスフォーマーに使用できます:トランスフォーマー上の保護ノードと制御ケーブルは,すべて顧客配線を容易にするために金属ホースを通して金属ボックスに導かれますこの箱はターミナルボックスと呼ばれます
利点1:端末ブロックの配置により,顧客が配線する前にさまざまなメーカーによるアクセサリーマニュアルを読む必要があった問題を解決します.敷地内での設置時間を短縮します.
利点は2: ステンレス鋼の蓋と管の接合を使用することで,使用寿命だけでなく,製品の保護レベルも向上し,製品保護レベルがIP54に達することができます.
利点 3: ステンレス鋼のプラスチックで覆われた金属ホースの使用は,厳しい環境から二次線を直接隔離し,ステンレススチールで覆われた金属ホースの伸縮および衝撃耐性は,信号伝送の安全性と安定性を向上させ,トランスフォーマー保護部品の寿命を延長します..
製品規格:
GB/T 1094 パワートランスフォーマー
GB/T 15164 油浸した電源トランスフォーマー負荷ガイド
GB/T 6451 油浸した三相電源トランスフォーマー 技術パラメータと要件
GB/T 2536 トランスフォーマーオイル
GB/T 311.1 高電圧電源伝送および変換装置の隔離調整
GB/T 10237 断熱試験における電源トランスフォーマーと外部の断熱装置の空気隙間の断熱レベル
DL/T 572 トランスフォーマー運用規則
IEC60076
適用される環境:
1高い環境温度: +40°C
2低環境温度: -25°C
3標高: <1000m. また,あなたの要求に応じてカスタマイズすることができます.
4月間平均相対湿度: 90% (20°C)
5設置場所:化学工場,工場,遠隔地,その他の厳しい環境
モデルの意味:
技術パラメータ:
| S11シリーズ35kvの無負荷電圧調節トランスフォーマーに関する技術パラメータ | |||||||||||
| 定数容量 (KVA) | 電圧の組み合わせ | 接続グループシンボル | 無負荷損失 R ((W) | 負荷損失 R ((W) | 阻力電圧 (%) | 無負荷電流 (%) | L*W*H (ミリ) | 活性部品 体重 (kg) * 油の重量 (kg) | 総重量 (kg) | ||
| 高電圧 (KV) | 高電圧の利用範囲 | 低電圧 (KV) | |||||||||
| 50 | 35 38 だった5 | ±5% ±2×2.5% | 0.4 | ディン11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010年から1910年 | 1.1 | 1200*995*1935 年 | 470*383 | 1130 | |||||
| 125 | 270 | 2370/2260 | 1.1 | 1235*940*1955 年 | 550*465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 年 | 580*485 | 1475 | |||||
| 200 | 340 | 3320/3160 | 1 | 1310*1150*1985 年 | 680*595 | 1755 | |||||
| 250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 年 | 860*650 | 2000 | |||||
| 315 | 480 | 4750/4530 | 0.95 | 1930*1065*2320 | 980*765 | 2290 | |||||
| 400 | 580 | 5740/5470 | 0.85 | 1850*1165*2015 年 | 1170*885 | 2725 | |||||
| 500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | 2305*1615*2685 | 1990年*1030 年 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | 2480*1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | 2600*1490 | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | 2720*1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | 2830*1720 | 5760 | |||||
| 注: 表のデータは必要に応じて変更される. | |||||||||||
低電圧ホイール巻き方:
ケースの保管エリア:
コイル設置:
組み立て:
テスト:
1プロジェクト・デザインとプロセス・デザインを設備の購入計画や 特定のニーズに応じて 製品を開発し 製造します
2新しく購入された製品には,インストールとデバッグのためのオンライン支援が提供されています.. 製品は終身サービスシステムです. 通常使用で問題が発生した場合,私たちはユーザーのフィードバックを受け取った後,1日以内に解決策を提供します.できるだけ早く製品が稼働できるように努力します専門技術者による定期的な訪問があり 製品が長期にわたり 安全で信頼性の高い使用を保証します
3厳格に遵守して製造ISO9001:2000 国際品質管理の基準で 品質の卓越性と安装のスムーズさを保証します!
TSTY Electric Co., Ltdは2007年に設立されました.中国で優れた信頼性の高い トランスフォーマーメーカーです 主に油浸し型 トランスフォーマー,ドライ型 トランスフォーマー,箱型サブステーションと高電圧と低電圧の完全なセット.
プロジェクトの生産と運用に投入された機器エネルギー節約,インテリジェンス,情報化,機械化を推進しています.71の実用モデル特許と15の発明特許を持つ.
トランスフォーマー業界での長年の経験で中国電力産業に包括的なソリューションを提供する.この会社は国営グリッドなどの大規模な国家プロジェクトにおける主要な調達部門です州鉄道局 チェン州石炭グループ ピンメイグループ 南北水道
|
|
