| ブランド名: | TSTY |
| モデル番号: | S11 |
| 価格: | $980.00 - $1,100.00/units |
| Packaging Details: | 木製の包装 |

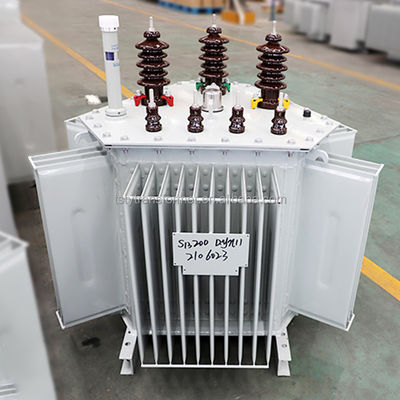

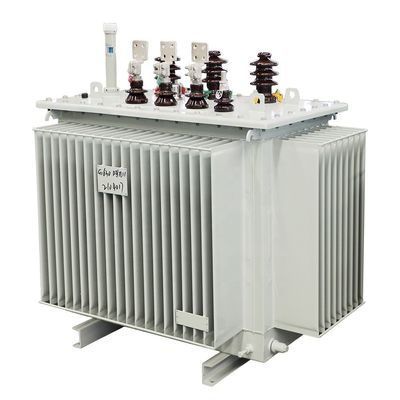

13.8kv 13.2kv 34.5kv ポールマウント トランスフォーマー 100kva 75kva 25kva 37.5kva 50kva シングルフェーズ電気配送 トランスフォーマー
* このモデルは,中国の国内GB規格と国際IEC規格に従って製造されています.
* トランスフォーマーの主な隔熱手段として油を使用し,冷却媒質として油に依存します.例えば,油浸した自然冷却,油浸した空気冷却などです.
* 化学工場,工場,遠隔地,その他の厳しい環境で広く使用されています.
製品の特徴:
S11シリーズの完全密閉式オイル浸泡式電源トランスフォーマーが 会社によって開発・生産されているのは 低損失,低騒音,高効率の利点ですエネルギー節約効果を良くして 汚染を減らすことができる.
トランスフォーマーが空気から隔離されているのは,油の劣化や隔離老化を防止し遅らせるため,運用の信頼性を高めるため,メンテナンスなしで正常な動作を維持する.
1トランスフォーマーコアは高品質の冷式シリコン鋼板でラミネートされており,無負荷損失と無負荷電流を大幅に削減します.核は,核の緊密性を確保し,ノイズを減らす必要があります.
2高電圧と低電圧の巻き込みは酸素のない銅ででき,500kVA以下の低電圧の巻き込みは二層円筒構造を採用する.630kVA以上は,ダブルヘリックスまたは4つのヘリックス構造を採用します.1000kVA以上はホイールローリングを採用できます.
3トランスフォーマー接続グループでは,電力網へのハーモニックの影響を軽減し,電力供給の質を改善するために,Dyn11を使用します.
4トランスフォーマーは,使用寿命を延長する完全に密閉された構造です. 輸送中に移動を防ぐために,位置付けメカニズムがボディに追加されています. 同時に,すべての固定装置には固定ナッツが装備されており,長期間の動作中に固定装置が解けないようにします.核を吊らないという条件を満たしている.
5測定されたノイズ値は標準より低い.このシリーズトランスフォーマーが通常輸送された後,関連する部品は,コア検査なしで設置できます.そして,受容試験が合格すると,運用可能になります..
製品規格:
GB/T 1094 パワートランスフォーマー
GB/T 15164 油浸した電源トランスフォーマー負荷ガイド
GB/T 6451 油浸した三相電源トランスフォーマー 技術パラメータと要件
GB/T 2536 トランスフォーマーオイル
GB/T 311.1 高電圧電源伝送および変換装置の隔離調整
GB/T 10237 断熱試験における電源トランスフォーマーと外部の断熱装置の空気隙間の断熱レベル
DL/T 572 トランスフォーマー運用規則
IEC60076
適用される環境:
1高い環境温度: +40°C
2低環境温度: -25°C
3標高: <1000m. 我々は,あなたの要求に応じてカスタマイズすることもできます.
4月間平均相対湿度: 90% (20°C)
5設置場所:化学工場,工場,遠隔地,その他の厳しい環境
モデルの意味:
技術パラメータ:
| S11シリーズ6kv〜11kvの無負荷電圧調節トランスフォーマーに関する技術パラメータ | |||||||||||
| 定数容量 (KVA) | 電圧の組み合わせ | 接続グループシンボル | 無負荷損失 R ((W) | 負荷損失 R ((W) | 阻力電圧 (%) | 無負荷電流 (%) | L*W*H (ミリ) | 活性部品 体重 (kg) * 油の重量 (kg) | 総重量 (kg) | ||
| 高電圧 (KV) | 高電圧の利用範囲 | 低電圧 (KV) | |||||||||
| 30 | 6 6.3 10 10.5 11 | ±5% ±2×2.5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 330*110 | 540 | |||||
| 100 | 200 | 1580年〜1500年 | 2.1 | 1072*820*1305 | 345*116 | 590 | |||||
| 125 | 240 | 1890年から1800年 | 2 | 1155*1105*1310 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 485*135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 年 | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*1920 年 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*2315 | 1910年*760年 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*2570 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940*1400*1700 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | 2560*780 | 4680 | |||||
| 注: 表のデータは必要に応じて変更される. | |||||||||||
1プロジェクト・デザインとプロセス・デザインを設備の購入計画や 特定のニーズに応じて 製品を開発し 製造します
2新しく購入された製品には,インストールとデバッグのためのオンライン支援が提供されています.. 製品は終身サービスシステムです. 通常使用で問題が発生した場合,私たちはユーザーのフィードバックを受け取った後,1日以内に解決策を提供します.できるだけ早く製品が稼働できるように努力します専門技術者による定期的な訪問があり 製品が長期にわたり 安全で信頼性の高い使用を保証します
3厳格に遵守して製造ISO9001:2000 国際品質管理の基準で 品質の卓越性と安装のスムーズさを保証します!
TSTY Electric Co., Ltd.は2011年に設立されました.中国で優れた信頼性の高い トランスフォーマーメーカーです 主に油浸し型 トランスフォーマー,ドライ型 トランスフォーマー,箱型サブステーションと高電圧と低電圧の完全なセット.
プロジェクトの生産と運用に投入された機器エネルギー節約,インテリジェンス,情報化,機械化を推進しています.71の実用モデル特許と15の発明特許を持つ.
トランスフォーマー業界での長年の経験で中国電力産業に包括的なソリューションを提供する.この会社は国営グリッドなどの大規模な国家プロジェクトにおける主要な調達部門です州鉄道局 チェン州石炭グループ ピンメイグループ 南北水道
|
|
