| ブランド名: | TSTY |
| モデル番号: | ヨーロッパ式 |
| 価格: | $5,500.00 - $6,000.00/units |

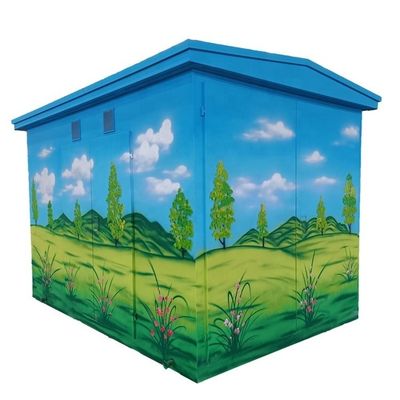

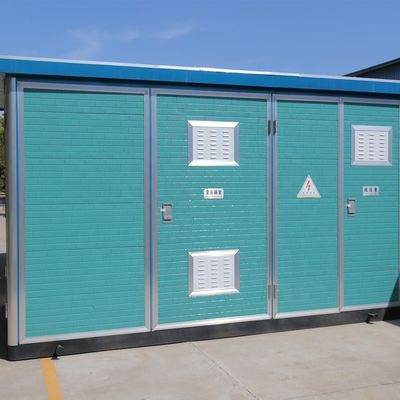

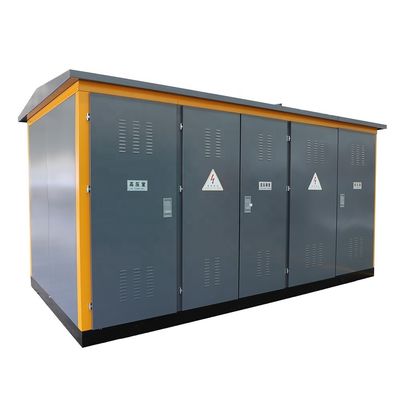

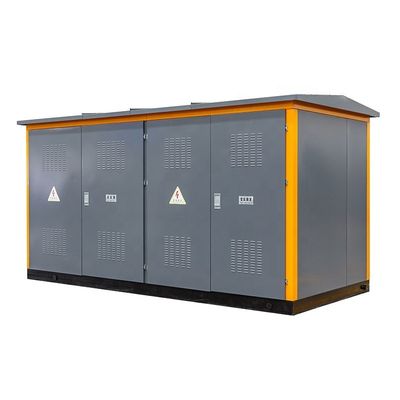

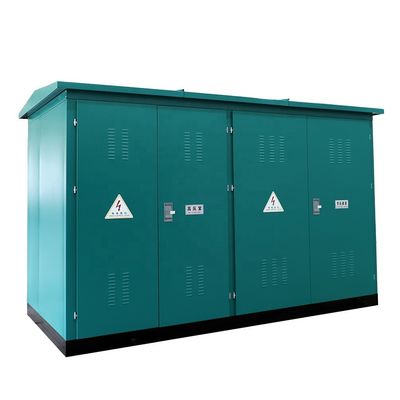

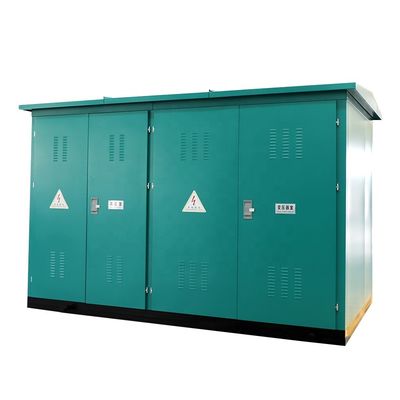

屋外 10KV 11KV 13.8KV 15KV 電気コンビネーション 100KV 300KVA 400KVA 250kva トランスフォーマーサブステーション
ヨーロッパ様式の箱型サブステーションは,屋外完全なサブステーションまたは組み合わせたサブステーションとも呼ばれます. 柔軟な組み合わせ,便利な輸送,移住,便利な設置建設期間が短く 運用コストが低く 床面積が小さく 汚染もなく メンテナンスもなく 広く注目されています
農村電力網の建設 (再構築) では,10~110kVの小型中小電源発電所 (配送) の建設と改造に広く使用されています.工場と鉱山都市部や農村部での移動活動
負荷センターに侵入し 電源の半径を小さくし 端電圧の質を向上させるため特別に農村電力網の変換に適しています21世紀におけるサブステーション建設のターゲットモードとして知られています.
製品の特徴:
1安全な信頼性のある先進技術
ボックスボディは国内で先駆的な技術と工芸を採用している.外殻は一般的に電熱鋼板で作られている.フレームは標準的なコンテナ材料と製造技術を採用内部密封板はアルミニウム合金ブックルプレートを採用し,インターレイヤは防火・保温材料を採用機内にはエアコンと除湿装置が設置され,設備の動作は自然環境や外部の汚染の影響を受けない.そして -40°C~+40°Cの厳しい環境で正常な動作を保証することができます.
箱内の主要機器は,ユニット真空スイッチギア,ドライタイプトランスフォーマー,真空断路器 (春駆動機構) など,国内技術先端機器を採用しています.製品には露出した活体部品がなく,完全に隔離された構造です.電気ショック事故をゼロにできる 油のない操作を 高度に安全にできる
2高い自動化程度
保護システムは,サブステーションの自動装置を導入し,分散的に設置されています. それは"4つのリモコン"を実現することができます.つまりリモート測定,リモートシグナル,リモート制御,リモート調整. 各ユニットは独立した操作機能とリレー保護を持っています.操作パラメータのリモート設定箱内の湿度と温度を制御し,無人での使用の要件を満たします.
3工場製前製造
すべての機器は工場で一度に設置され,設計と製造サイクルを短縮します. 現場で設置するには,キャビネットの配置のみが必要です.キャビネット間のケーブル接続,出力ケーブル接続,保護設定の検証,トランスミッションテスト,デバッグを必要とするその他の作業. 設置から稼働まで全サブステーションは約5-8日かかります.建設期間を大幅に短縮する.
4柔軟な組み合わせ
欧州型の箱のコンパクトな構造により,各箱は独立したシステムで,組み合わせは柔軟で変更可能になります.
5低投資で迅速な結果
ヨーロッパ様式のボックスサブステーション (35kVの設備の屋外配置,10kVの設備のボックス設置) と同じ規模の統合サブステーション (35kVの設備の屋外配置10kV 設備の配置 屋内高電圧スイッチルームと中央制御室)投資を40%~50%削減する
6狭いスペースをカバーする.
4000kVの単一のメインストランスフォーマー・スケール・サブステーションを例に挙げると,従来の35kVのサブステーションの建設には約3000mの面積が必要であり,大規模な土木工事も必要である.箱型サブステーションが選択された場合, 主変圧箱とスイッチボックスの最小面積は100mで,35kvやその他の設備を含む総面積は最大300mです.同じスケールのサブステーションの面積の10分の"に過ぎません工場の中央,広場,角を完全に利用して設置され,生産を開始することができます. これは,国家土地節約政策に合致しています.
7美しい外見
箱はアルミ-亜鉛鋼板とコンテナ製造技術を採用しています. 外観デザインは美しいです. 電力供給の信頼性を保証する前提下で,箱型サブステーションの殻の色を選択することで周辺環境と連携しやすい.特に都市建設に適しています.
適用される環境:
1高い環境温度: +40°C
2低環境温度: -25°C
3高さ: <1000m
4月間平均相対湿度: 90% (20°C)
5設置場所: 屋内または屋外で火事,爆発危険,深刻な汚染,化学腐食,強い振動がない場所に設置する.
技術パラメータ:
| 違う 違う | ポイント | ユニット | 価値 | ||
| 1 | 定数電圧 | 主要性 | kV | 40.5 | |
| 副産物 | 120 について69 | ||||
| 補助回路 | V | 110220; 380 | |||
| 2 | 定数電流 | 高電圧回路 | A について | 400~1250 | |
| 低電圧回路 | 630~3150 | ||||
| 3 | 定数周波数 | Hz | 50 | ||
| 4 | 定位電源 | kVA | 1250■ 1600; 2000~20000 | ||
| 5 | 定数隔熱レベル | 高電圧側 | 電力周波数 | kV | 95 |
| 影響 | 185 | ||||
| 低電圧側 | 電力周波数 | 42 | |||
| 影響 | 75 | ||||
| 6 | 定数短時間 耐電流 | 高電圧側 | kA | 20"25 及び"315 | |
| 低電圧側 | 25"31".540 | ||||
| 7 | 定数ピーク 抵抗電流 | 高電圧側 | 50"63歳 80歳 | ||
| 低電圧側 | 6380 百 | ||||
| 8 | トランスフォーマーの保温レベル | 電力周波数 | kV | 65 | |
| 影響 | 185 | ||||
| 9 | 補助回路の隔熱レベル | 2 | |||
1プロジェクト・デザインとプロセス・デザインを設備の購入計画や 特定のニーズに応じて 製品を開発し 製造します
2新しく購入された製品には,インストールとデバッグのためのオンライン支援が提供されています.. 製品は終身サービスシステムです. 通常使用で問題が発生した場合,私たちはユーザーのフィードバックを受け取った後,1日以内に解決策を提供します.できるだけ早く製品が稼働できるように努力します専門技術者による定期的な訪問があり 製品が長期にわたり 安全で信頼性の高い使用を保証します
3厳格に遵守して製造ISO9001:2000 国際品質管理の基準で 品質の卓越性と安装のスムーズさを保証します!
TSTY Electric Co., Ltdは2007年に設立されました.中国で優れた信頼性の高い トランスフォーマーメーカーです 主に油浸し型 トランスフォーマー,ドライ型 トランスフォーマー,箱型サブステーションと高電圧と低電圧の完全なセット.
プロジェクトの生産と運用に投入された機器エネルギー節約,インテリジェンス,情報化,機械化を推進しています.71の実用モデル特許と15の発明特許を持つ.
トランスフォーマー業界での長年の経験で中国電力産業に包括的なソリューションを提供する.この会社は国営グリッドなどの大規模な国家プロジェクトにおける主要な調達部門です州鉄道局 チェン州石炭グループ ピンメイグループ 南北水道
|
|
